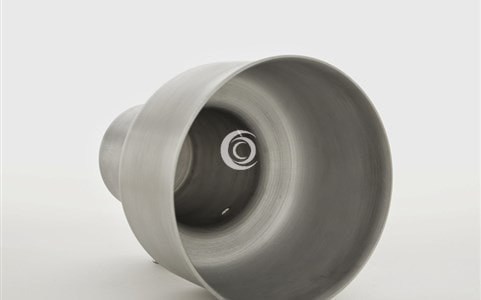

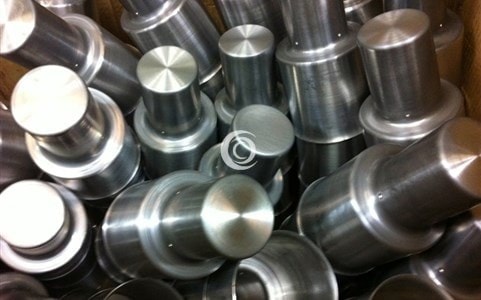

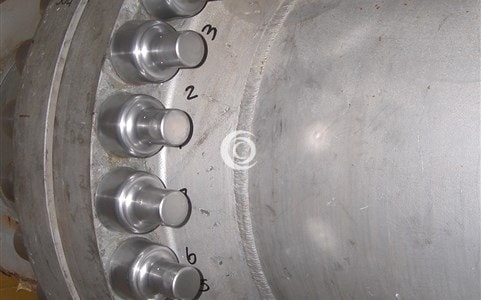

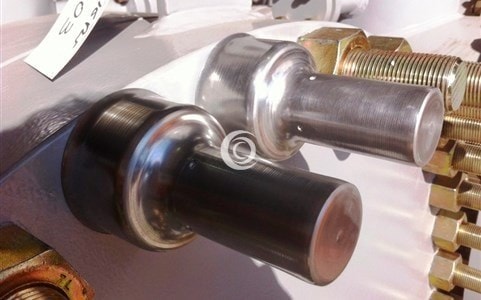

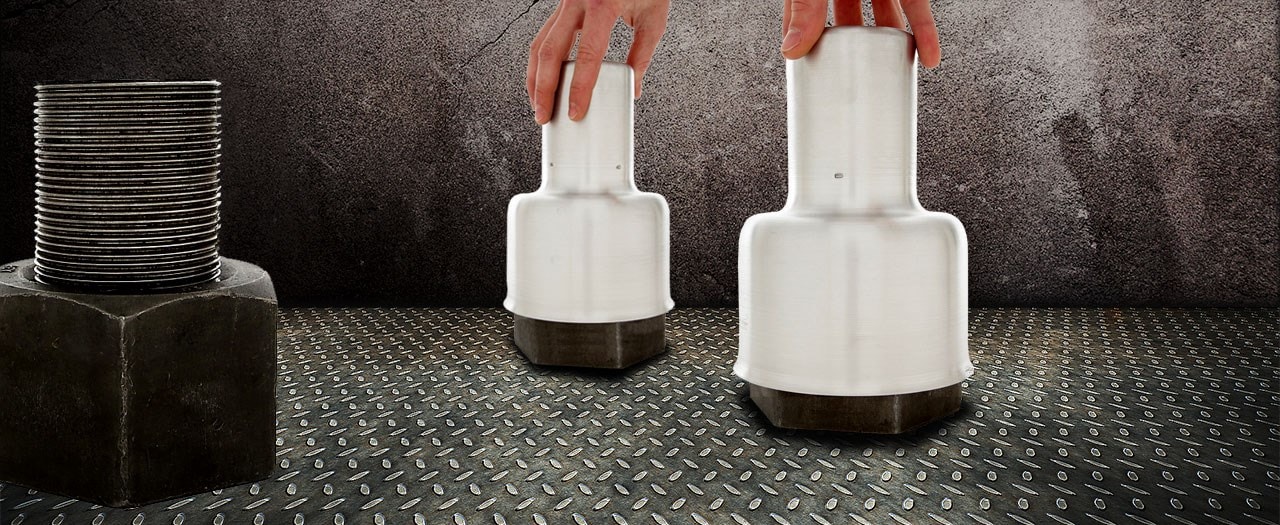

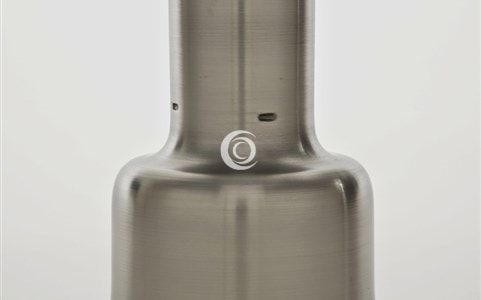

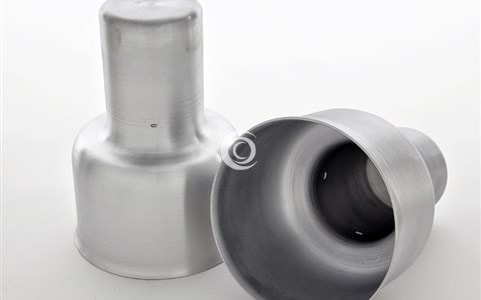

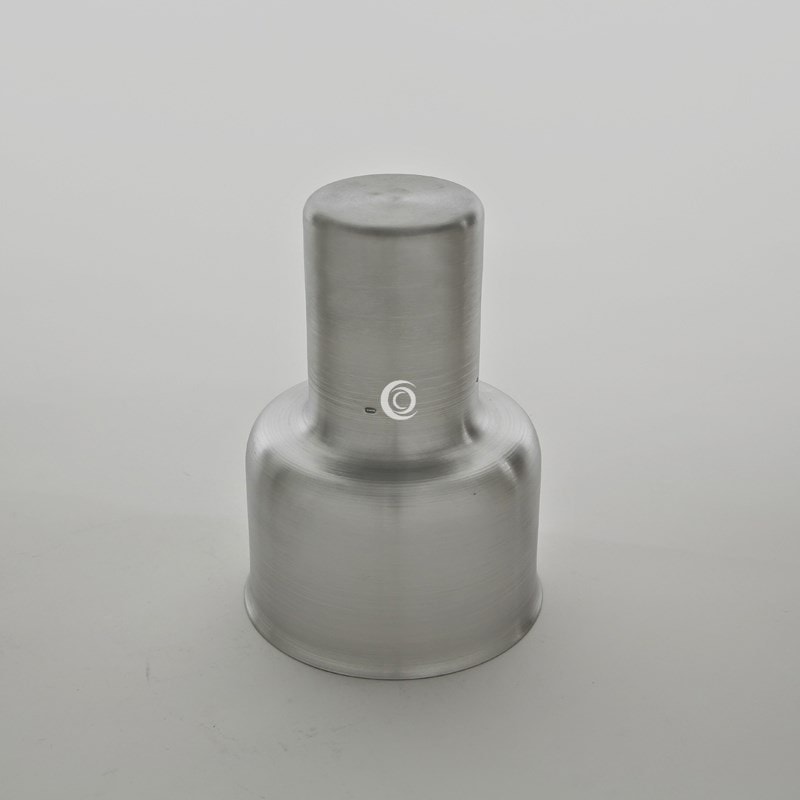

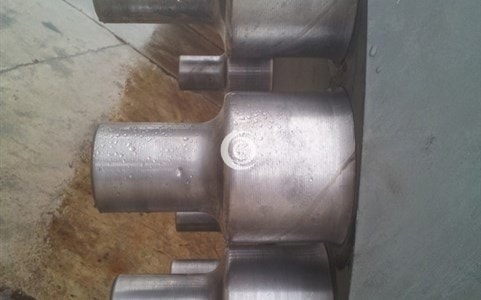

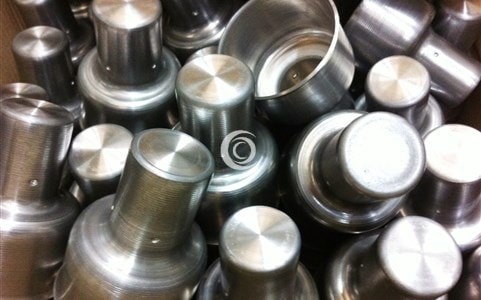

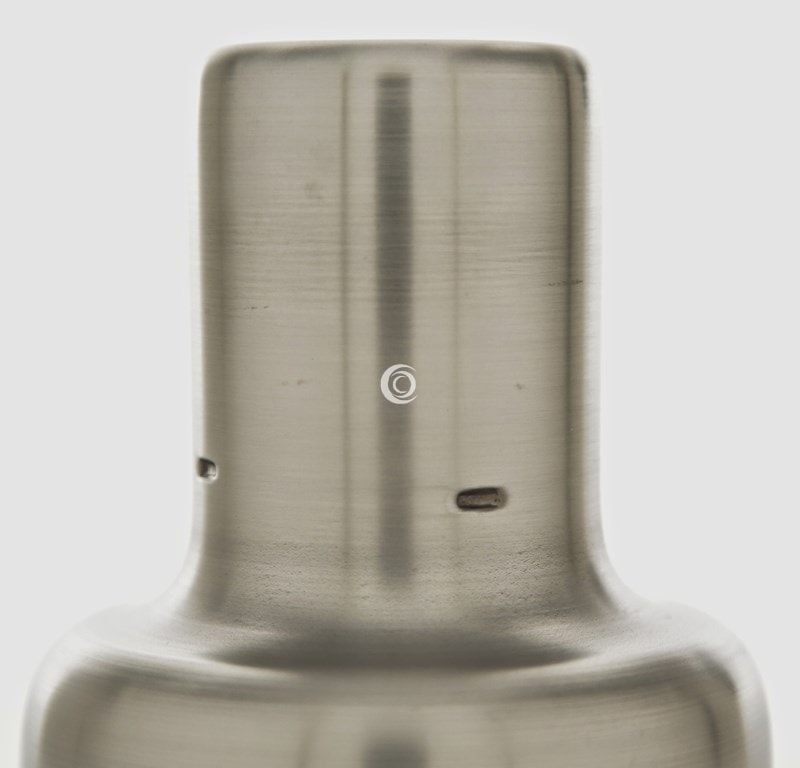

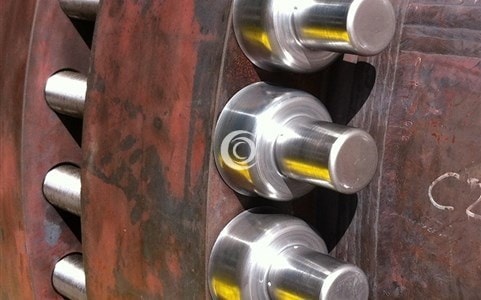

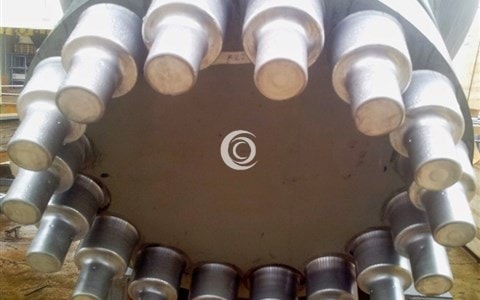

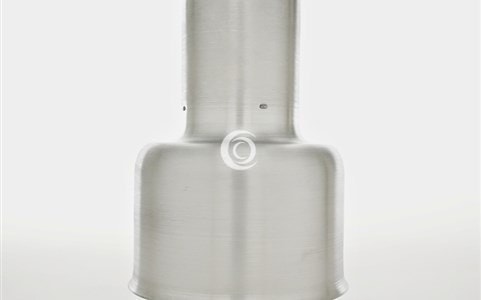

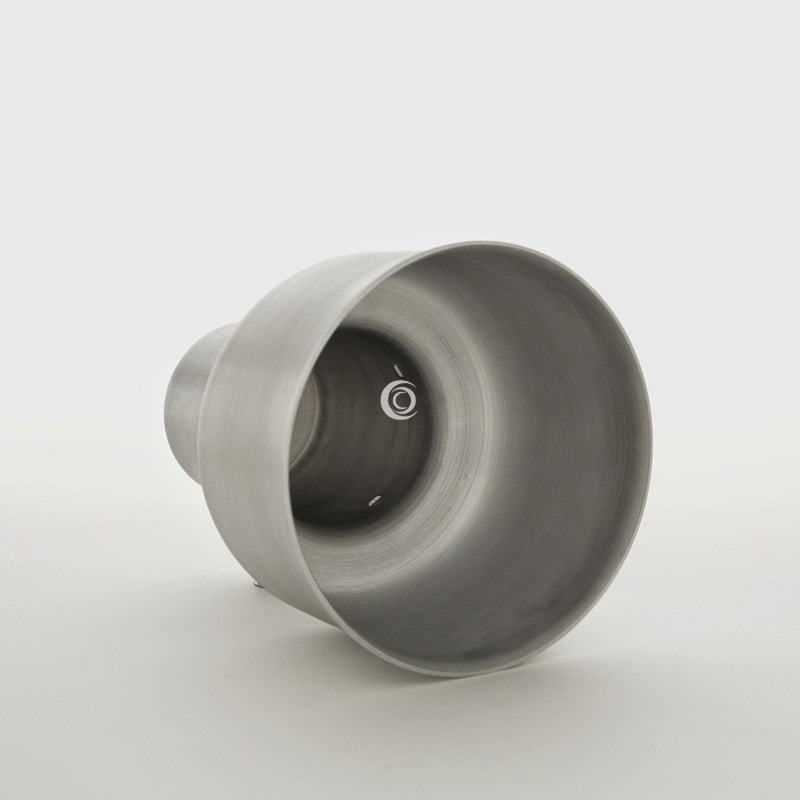

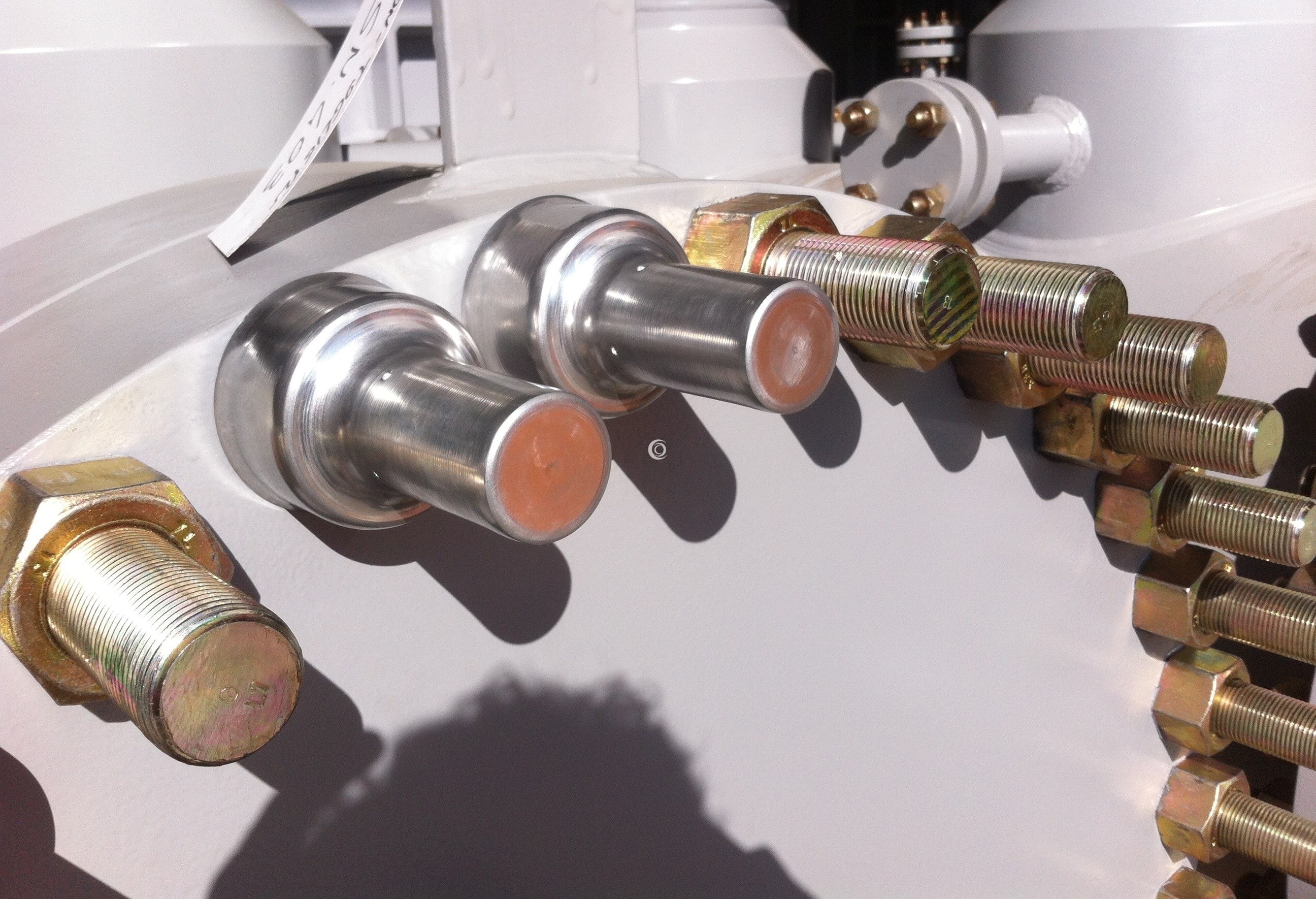

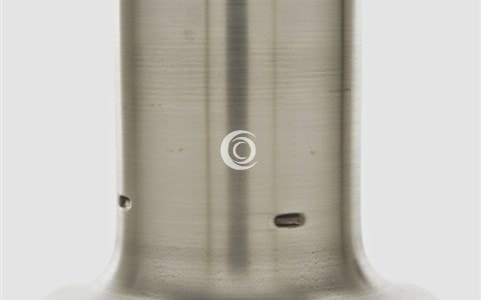

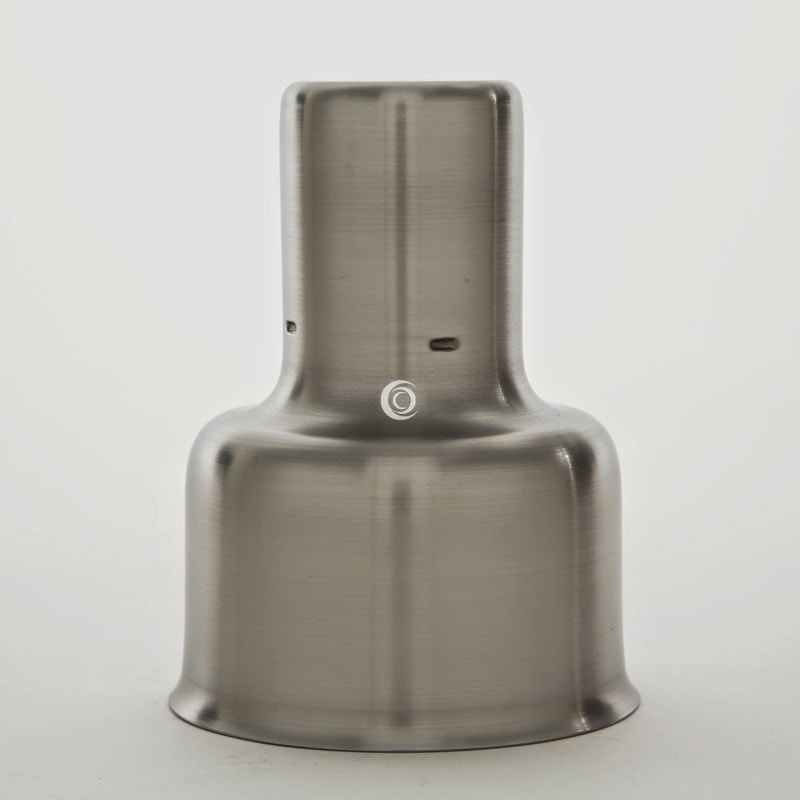

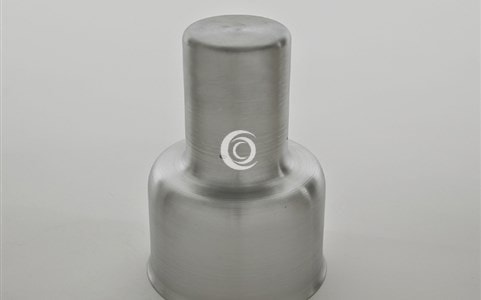

BoltShield® Tipo TD sono Protezioni in Metallo per Tiranti e Dadi in grado di offrire una protezione completa, poiché coprono sia la parte di filetto esposta (misura HT della tabella in basso) che il dado (misura HD).
Offriamo misure standard, indicate nella tabella in basso, per tiranti da ½” a 4”, da M12 a M100 (filettature UN/ metriche ISO), a seconda del materiale richiesto.

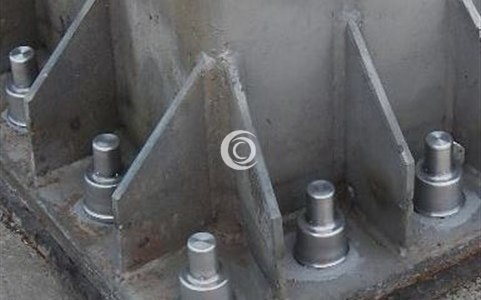

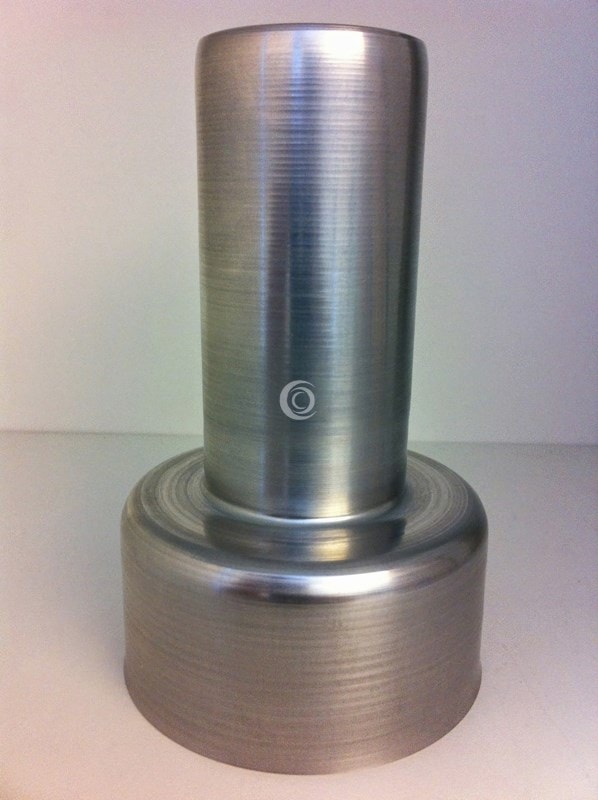

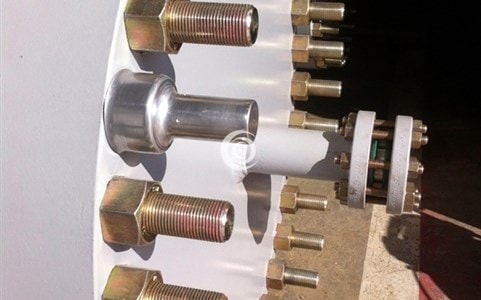

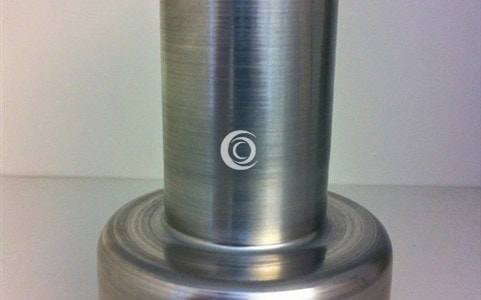

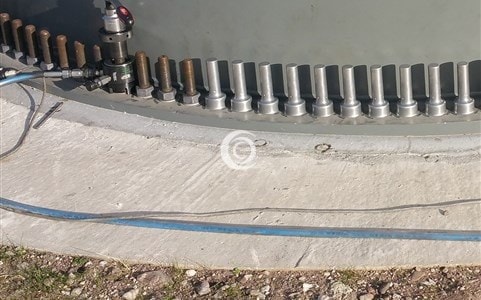

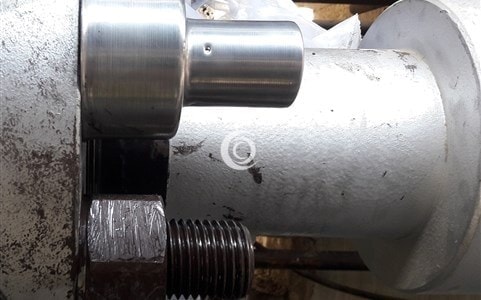

BoltShield® Tipo TD è disponibile anche in dimensioni customizzate e in soluzioni su misura per soddisfare appieno ogni richiesta. Alcuni esempi sono le protezioni per coprire due dadi esagonali, o dadi tondi (con o senza rondella), protezioni con extra lunghezza HT per montaggio su tiranti di ancoraggio per turbine eoliche, o con lunghezza HT inferiore per applicazione su valvole, protezioni con ugello per ingrassatore ecc.
Protezioni SU MISURA e RIVESTIMENTI sono disponibili su richiesta!
Scarica LA BROCHURE BoltShield®Benefit offerti
- Protezione per il Filetto del Tirante e per il Dado
- Efficace Protezione contro Danni accidentali e Corrosione
- Semplice Installazione Manuale grazie allo Screw-on System (no necessità di strumenti di serraggio)
- Manutenzione più Agevole e Veloce
- Resistenza ad alte temperature (fino a oltre 550°C)
- Prolungamento della Vita di Tiranti e Dadi
| Imperial | ||||
| Misura | DT | DD | HD | HT |
|---|---|---|---|---|
| - | - | - | - | - |
| - | - | - | - | |
| - | - | - | - | - |
| 1/2" | 12.7 | 27 | 15 | 20 |
| 5/8" | 16 | 34 | 19 | 22 |
| 3/4" | 19 | 39 | 22 | 23 |
| 7/8" | 22.3 | 44 | 26 | 33 |
| 1" | 25.5 | 48 | 29 | 37 |
| 1''1/8 | 28.6 | 55 | 33 | 40 |
| 1"1/4 | 31.8 | 60 | 36 | 44 |
| 1"3/8 | 35 | 65 | 39 | 48 |
| 1"1/2 | 38.2 | 70 | 42 | 53 |
| 1"5/8 | 41.3 | 77 | 46 | 59 |
| 1"3/4 | 44.5 | 83 | 49 | 64 |
| 1"7/8 | 47.7 | 88 | 53 | 67 |
| 2" | 51 | 94 | 56 | 72 |
| 2"1/4 | 57.2 | 105 | 62 | 80 |
| 2"1/2 | 63.5 | 114 | 69 | 91 |
| 2"3/4 | 70 | 125 | 75 | 99 |
| 3" | 76.3 | 136 | 81 | 107 |
| 3"1/4 | 82.7 | 152 | 87 | 116 |
| 3"1/2 | 89.2 | 160 | 94 | 126 |
| 3"3/4 | 95.4 | 172 | 100 | 135 |
| 4" | 102 | 183 | 107 | 152 |
| Metric | ||||
| Misura | DT | DD | HD | HT |
|---|---|---|---|---|
| M12 | 12 | 24 | 14 | 18 |
| M14 | 14 | 29 | 16 | 20 |
| M16 | 16 | 31 | 18 | 22 |
| M18 | 18 | 34 | 21 | 23 |
| M20 | 20 | 39 | 23 | 25 |
| M22 | 22 | 40 | 25 | 32 |
| M24 | 24 | 45 | 29 | 34 |
| M27 | 27 | 51 | 30 | 37 |
| M30 | 30 | 55 | 33 | 40 |
| M33 | 33 | 61 | 36 | 46 |
| M36 | 36 | 65 | 39 | 48 |
| M39 | 39 | 70 | 42 | 52 |
| M42 | 42 | 77 | 46 | 59 |
| M45 | 45 | 83 | 49 | 64 |
| M48 | 48 | 88 | 53 | 67 |
| M52 | 52 | 94 | 56 | 72 |
| M56 | 56 | 102 | 60 | 84 |
| M64 | 64 | 113 | 69 | 91 |
| M68 | 68 | 119 | 73 | 98 |
| M72 | 72 | 125 | 77 | 100 |
| M76 | 76 | 131 | 81 | 105 |
| M80 | 80 | 136 | 85 | 107 |
| M90 | 90 | 159 | 95 | 126 |
| M100 | 100 | 183 | 105 | 144 |
